• Wstęp

• Podstawowe cechy urządzeń

• Ogólny opis urządzeń i ich zastosowań

• Rozszerzenia w systemach ELMES

• Specyfikacja urządzeń

• Instalacja

• Opis funkcjonalny produkowanych urządzeń

• UMB50H/100H - Radiolinia uniwersalna z kodem dynamicznym

• AN200H - Radiolinia antynapadowa z kodem dynamicznym

• DWB50H, DWB100H, DW200H - Radiolinie dwukanałowe z kodem dynamicznym

• CH4H, CH4H-200 - Radiolinie czterokanałowe z kodem dynamicznym

• CTX3H - Nadajnik kontaktronowy z kodem dynamicznym

• CTX4H - Nadajnik kontaktronowy z kodem dynamicznym

• CH8H - Odbiornik ośmiokanałowy

• CH20H - Odbiornik dwudziestokanałowy

• ST50H, ST100H, ST200H - Radiowy sterownik do rolet z kodem dynamicznym

• ST6H - Radiowy sterownik do sześciu rolet z kodem dynamicznym

• RP-501 - Radiopowiadomienie o zasięgu do 500 metrów

• PTX50 - Bezprzewodowy detektor ruchu PIR o zasięgu do 150 metrów

• DW 50HM i DW200HM - Odbiorniki miniaturowe

• MPS1 - Separator przekaźnikowy ośmiokanałowy

• Schematy podłączeń odbiorników

• Schemat podłączenia odbiornika UMB, AN, DW, DWB

• Schemat podłączenia odbiornika CH4H

• Schemat podłączenia odbiornika CH4H pracującego jako mini-centralka alarmowa

• Schemat podłączenia odbiornika CH8H

• Schemat podłączenia odbiornika CH20H

• Schemat podłączenia sterownika ST

• Schemat podłączenia sterownika ST..HB

• Schemat podłączenia sterownika ST6H

• Schemat podłączenia radiopowiadomienia RP-501

• Schemat podłączenia sterownika STB24VM1

Wstęp
Firma Elmes Elektronik zajmuje się produkcją radiowych urządzeń do zdalnego sterowania, kontroli dostępu, powiadamiania o alarmie, monitoringu, itp. Systemy nasze zbudowane w oparciu o zmienny lub stały kod zapewniają bardzo wysoki poziom bezpieczeństwa, co jest szczególnie ważne w systemach kontroli dostępu. Produkujemy urządzenia o zasięgach 50, 100, 200 i 500 metrów; jedno-, dwu- cztero- i więcej kanałowe; do różnych zastosowań; z kodem zmiennym i stałym, przenośne i stacjonarne, a także bezprzewodowe detektory ruchu podczerwieni pasywnej (bezprzewodowe czujki PIR) oraz bezprzewodowe kontaktrony.

1. Zmienny kod oparty na systemie Keeloq^® firmy Microchip Technology Inc., USA. Po każdej transmisji następuje zmiana kodu w pilocie. Odbiornik zna algorytm zmian tego kodu i po zdekodowaniu bieżącej, poprawnej transmisji, ustawia się na następną. Od tej chwili nie będzie już reagował na poprzednie, więc "intruz" przechwytując transmisję nie jest w stanie rozbroić systemu. Dodatkowo, ponieważ transmisja jest szyfrowana, nie jest on w stanie wygenerować następnej analizując poprzednią.
   System jest odporny na "zgubienie" wielu transmisji (nawet tysiąca), tzn. wciśnięcie pilota poza zasięgiem pracy odbiornika nie zdesynchronizuje odbiornika, co najwyżej konieczne będzie dwukrotne przyciśnięcie pilota w przypadku zgubienia ponad 15 transmisji.

2. Konfigurowanie zestawów. Bardzo proste, przy użyciu pilota i przycisku w odbiorniku. W ten sposób programuje się tryby pracy kanałów i dodaje piloty do zestawu.

3. Każdy pilot ma inny kod, który jest przechowywany w jego nieodczytywalnej pamięci, nie można więc go skopiować. Odbiornik uczy się każdego pilota-nadajnika z osobna, a piloty można dowolnie przenosić, usuwać i dodawać do zestawu. Jedyne ograniczenie narzuca maksymalna liczba 12 (opcjonalnie 112) pilotów w zestawie, ponieważ wprowadzenie 13-tego (113) skasuje pierwszy. W celu wyeliminowania z systemu zgubionego lub skradzionego pilota należy wykasować wszystkie piloty z pamięci odbiornika, a następnie "nauczyć" odbiornik każdego z pozostałych pilotów od nowa.

4. Tryby pracy kanałów. Każdy kanał może pracować w jednym z dwóch trybów:
   - monostabilnym, tzn. po włączeniu kanału nastąpi jego samoczynne wyłączenie po zaprogramowanym czasie od 0.5 s. do 4 h. Czas ten jest liczony od ostatniego przyciśnięcia pilota.
   - bistabilnym; każde naciśnięcie przycisku pilota włącza lub wyłącza kanał trwale. W tym trybie nie nastąpi samoczynne wyłączenie kanału po czasie.

5. Sygnalizacja LED. Przy załączonym przekaźniku dwukolorowy LED zmienia kolor świecenia.

6. Sygnalizacja na wyjściu S. Na tym wyjściu (typu OC) pojawiają się trwające 0,3 sek impulsy zwarcia do masy, dwa przy załączeniu kanału, jeden przy wyłączeniu.

7. Wyjścia przekaźnikowe typu NO/NC o obciążalności 128V/1A, wyprowadzone trzy styki przekaźnika.

8. Tamper. Urządzenie jest wyposażone w antysabotażowy włącznik sygnalizacji otwarcia obudowy typu NC.

9. Produkowane urządzenia radionadawcze posiadają deklarację producenta o zgodności z wymaganiami zasadniczymi norm europejskich ETSI EN 300 220-1 V1.3.1, 89/336EEC, 73/23/EEC i polskich PN-EN 50081-1, PN-EN 50082-1 potwierdzone sprawozdaniami z badań i pomiarów wykonanych w instytutach akredytowanych przez PCBC (Polskie Centrum Badań i Certyfikacji) i nie wymagają zgody Urzędu Regulacji Telekomunikacji na instalowanie i użytkowanie.

10. Urządzenia posiadają atesty Z.R.T.O.M. "TECHOM" w klasie "C" (PTX50, CH4H) oraz w  klasie "B" (UMB50H, UMB100H, AN200H, DWB50H, DWB100H, DW200H, CTX3, RP501) na stosowanie w systemach alarmowych.

Ogólny opis urządzeń i ich zastosowań

1. Zestawy UMB, AN, DW, DWB i CH4 mają różnorodne zastosowania. Mogą służyć do zdalnego blokowania czujek i stref w systemach alarmowych, załączania zwłok czasowych, jako bezprzewodowy przycisk antynapadowy, do załączania układów sterujących silnikami, oświetleniem, zwalniających zamki bram, drzwi itp.

2. Zestawy ST (dla jednego silnika) i ST6H (do 6 silników) przeznaczone są do zdalnego sterowania bezkomutatorowych silników prądu zmiennego 220V stosowanych w roletach, żaluzjach, itp. Posiadają wejście na fotokomórkę, blokującą ruch w jednym kierunku (np. zamykanie) i na przełącznik ścienny, który dubluje funkcje pilota.

3. Zestaw radiopowiadomienia RP501 przeznaczony jest do bezprzewodowego przekazywania informacji o stanie czterech wejść (stref, czujek, kontaktronów itp.) na odległość do 500 m. Posiada szereg użytecznych funkcji jak kontrola stanu baterii w nadajniku czy testowanie łącza radiowego patrz opis "RADIOPOWIADOMIENIE RP501".

4. Nadajnik kontaktronowy CTX3H to bezprzewodowy (radiowy) kontaktron, służy do przekazywania informacji o otwarciu drzwi lub okien do dowolnego odbiornika ELMES.

5. Odbiornik CH20H to 20-kanałowy odbiornik znajdujący zastosowanie wszędzie tam, gdzie konieczna jest identyfikacja źródła sygnału np. o alarmie lub w kontroli dostępu.

6. Bezprzewodowy detektor ruchu PTX50 to powszechnie stosowana w systemach alarmowych czujka ruchu PIR w wykonaniu bezprzewodowym o bardzo oszczędnym zużyciu energii z baterii 9V, programowana przez instalatora i współpracująca z odbiornikami ELMES.

Rozszerzenia w systemach ELMES

W systemach ze zmiennym kodem istnieje możliwość kombinacji pilotów i odbiorników z różnych zestawów. Jedyne ograniczenie narzuca częstotliwość pracy pilota i odbiornika, a w ramach jednej częstotliwości można stosować jednocześnie urządzenia jedno- i wielokanałowe. Wynika to z faktu, że odbiornik, ucząc się pilota, zapamiętuje nie tylko jego kod, lecz także numer wciśniętego przycisku. Oto kilka przykładowych konfiguracji:

1. Jeden czterokanałowy pilot steruje czterema odbiornikami jednokanałowymi, a każdy przycisk pilota steruje innym odbiornikiem. Przykłady:

1. Pilotem CH4H otwieramy bramę wjazdową do posesji i bramę w garażu (odbiorniki ST100H), włączamy i wyłączamy system alarmowy (odbiornik UMB100H) i otwieramy roletę (odbiornik ST50H).

2. Pilotem CH4H-200 (CH8H-200) sterujemy 4 (8) rolety (odbiorniki ST100H).

3. System dostępu z przydzielaniem uprawnień, gdzie każda osoba może mieć dostęp do dowolnej liczby spośród czterech stref lub pomieszczeń (odbiorniki UMB100H). Pilotem CH4H uzyskujemy dostęp do maksymalnie czterech stref, pilotem DWB100H do dowolnych dwóch, a pilotem UMB100H do jednej.

2. Jeden ośmiokanałowy pilot steruje 8 sterownikami ST100H.

3. Jeden czterokanałowy pilot steruje dwoma odbiornikami dwukanałowymi, przy czym każda pozioma para przycisków pilota steruje innym odbiornikiem. Przykład: pilotem CH4H otwieramy bramę wjazdową do posesji i bramę w garażu (odbiorniki ST100H).

4. Jeden dwukanałowy pilot steruje dwoma odbiornikami jednokanałowymi.

5. Pilot jednokanałowy steruje jednym kanałem odbiornika dwu- lub czterokanałowego. Przykład: typowa konfiguracja DW200H, w której pierwszy kanał służy jako antynapad, a drugi rozbraja system alarmowy, może być wzbogacona o piloty AN200H załączające jedynie antynapad.

6. Cztery piloty UMB100H w wykonaniu specjalnym współpracują z 1 odbiornikiem CH4H, każdy załącza inny kanał.

Uwagi:

1. Maksymalny zasięg działania konfiguracji mieszanej zależy od typu zastosowanego pilota-nadajnika. Przykładowo, zestaw złożony z odbiornika AN200H i pilotów UMB 100H osiąga zasięg do 100 m, a z odbiornika CH4H i pilotów AN200H do 200 m.

2. Odbiorniki nie powinny być instalowane blisko siebie, ponieważ wzajemnie się zakłócając mogą stracić zasięg. Zaleca się zachowanie przynajmniej dwumetrowego odstępu.

3. Stosowanie konfiguracji z wieloma odbiornikami może wymagać czasami resynchronizacji odbiornika, tzn dwukrotnego przyciśnięcia pilota. Ma to miejsce wówczas, gdy użyjemy pilota więcej niż 16 razy poza zasięgiem odbiornika

Tabela przedstawia możliwe kombinacje nadajnik – odbiornik:

Oznaczenia użyte w tabeli:
  -  puste pole oznacza brak możliwości takiej konfiguracji
1,2,4,8 - jeden pilot steruje maksymalnie jednym, dwoma, czterema lub 8 odbiornikami
1k,2k - jeden pilot steruje pierwszym (pierwszymi dwoma) kanałami odbiornika, na życzenie
     wykonujemy piloty sterujące innymi kanałami
1a,2a,4a,8a - pilot steruje dowolnymi 1,2,4 lub 8 kanałami odbiornika,
* - wymagana jest specjalna wersja odbiornika

SPECYFIKACJA URZĄDZEŃ

Oznaczenia użyte w tabeli:
MB - tryb pracy mono i bistabilny;
NO/NC- na złączu wyprowadzone są trzy styki przełączane każdego przekaźnika;
NCO - wyprowadzone są dwa styki każdego przekaźnika, zmiana trybu przy pomocy zworki;
12V - w praktyce dopuszcza się zasilanie od 10 do 14,5 VDC; prąd 18mA + 25mA na każdy załączony przekaźnik;
(1) - na zamówienie wersje z zasilaniem 24 VDC (17-30V);
(2) - sygnalizacja LED tylko dla jednego kanału;
(3) - nadajnik może być zasilany z baterii 9V lub z zasilacza 9-12V;
(112) - na zamówienie wersje odbiornika z rozszerzoną pamięcią dla 112 pilotów-nadajników.

Instalacja
Urządzenia mogą pracować wyłącznie w temperaturze od 0 do +40°C, wewnątrz suchych pomieszczeń, nie mogą być narażone na działanie czynników atmosferycznych i nie mogą być instalowane w pobliżu urządzeń elektro-energetycznych i metalowych stanowiących ekran dla fal radiowych. Niespełnienie któregoś z powyższych warunków w najlepszym razie zmniejszy zasięg działania, ale może też spowodować niesprawność urządzenia. Umieszczenie nadajnika lub odbiornika w pomieszczeniach piwnicznych lub wewnątrz zabudowy żelbetonowej znacznie ogranicza działanie urządzeń radiowych, a nawet może spowodować całkowitą utratę zasięgu. Praktyczny zasięg działania urządzeń radiowych uzależniony jest od lokalnych warunków terenowych i zabudowy, należy więc przy wyborze miejsca instalacji każdorazowo sprawdzić pewność działania systemu. Czasem nawet niewielkie przesunięcie odbiornika, np. pół metra wyżej, w lewo, lub w prawo może znacznie poprawić zasięg działania. Przewodu antenowego odbiornika nie należy mocować i kleić do ścian. Zaleca się instalować odbiorniki na wysokości od 2 do 3 metrów od posadzki, a przewody zasilające prowadzić w skrętce na długości 10 cm przed odbiornikiem.

Opis funkcjonalny produkowanych urządzeń

UMB50H/100H - Radiolinia uniwersalna z kodem dynamicznym

Zestaw radiolinii do zdalnego sterowania i kontroli dostępu składa się z odbiornika i dwóch miniaturowych nadajników w formie breloków zasilanych z baterii 12V. W zależności od częstotliwości radiowej i maksymalnego zasięgu działania radiolinia oznaczona jest jako UMB50H (303MHz i zasięg do 50 metrów) lub jako UMB100H (434MHz i zasięg do 100 metrów).
Odbiornik wyposażony jest w galwanicznie odizolowane od napięcia zasilającego wyjścia przekaźnikowe typu NO/NC pracujące w zależności od zaprogramowania w trybie monostabilnym z regulowanym czasem podtrzymania przełączenia lub w trybie bistabilnym zatrzaskowym. Ponadto, odbiornik posiada wyjście do zewnętrznej sygnalizacji akustycznej lub optycznej S oraz dwukolorowy LED sygnalizacyjny. Wyjście sygnalizacyjne S typu "otwarty kolektor" generuje dwa krótkie zwarcia do masy (2 x beep) na załączenie przekaźnika i jedno krótkie zwarcie do masy (1 x beep) na wyłączenie przekaźnika. Odbiorniki wyposażone są w sprężynowy włącznik sygnalizacji otwarcia obudowy i odcięcia przewodów tzw. TAMPER z zaciskami instalacyjnymi typu NC.

AN200H - Radiolinia antynapadowa z kodem dynamicznym
o zasięgu do 200 metrów.

Zestaw radiolinii do zdalnego sterowania linią antynapadową składa się z odbiornika i jednego nadajnika z baterią 9V w wygodnej obudowie z dwoma czerwonymi włącznikami. Oba włączniki mają ten sam charakter działania i wystarczy włączenie jednego z nich dla przesłania sygnału do odbiornika. Przeznaczony jest do stosowania jako linia antynapadowa, choć z uwagi na to, że posiada identyczne wyjścia jak radiolinia UMB100H, może ją zastępować wszędzie tam, gdzie potrzebny jest duży zasięg działania.

DWB50H, DWB100H, DW200H - Radiolinie dwukanałowe z kodem dynamicznym
o zasięgu do 50, 100 i 200 metrów.

Zestaw radiolinii dwukanałowej typu DWB50H/DWB100H składa się z odbiornika i dwóch dwuprzyciskowych pilotów-breloków zasilanych baterią 12V, a zestaw DW200H z odbiornika i jednego pilota ręcznego zasilanego baterią 9V.
Odbiornik radiolinii wyposażony jest w galwanicznie odizolowane od napięcia zasilającego dwa wyjścia przekaźnikowe typu NO/NC z których każde jest niezależnie programowane na pracę mono lub bistabilną, wyjście zewnętrznej sygnalizacji akustycznej lub optycznej S wspólne dla obu kanałów oraz dwukolorowy LED sygnalizacyjny kanału pierwszego. Wyjście sygnalizacyjne S typu "otwarty kolektor" generuje dwa krótkie zwarcia do masy (2 x beep) na załączenie przekaźnika i jedno krótkie zwarcie do masy (1 x beep) na wyłączenie przekaźnika i jest wspólne dla obu kanałów.

CH4H, CH4H-200 - Radiolinie czterokanałowe z kodem dynamicznym
o zasięgu do 100 i 200 m.

Radiolinia przeznaczona jest do zdalnego sterowania czterema kanałami na odległość do 100 (200) m. Może być stosowana w systemach alarmowych do czasowego lub trwałego blokowania stref, czujek, w systemach kontroli dostępu, do zdalnego sterowania itp. Składa się z cztero-przyciskowego pilota-breloka zasilanego baterią 12V (CH4H) lub większego, zasilanego baterią 9V pilota ręcznego (CH4H-200) i odbiornika wyposażonego w cztery wyjścia przekaźnikowe separowane galwanicznie. Odbiornik wyposażony jest w galwanicznie odizolowane od napięcia zasilającego wyjścia przekaźnikowe typu NO/NC pracujące w zależności od zaprogramowania w trybie monostabilnym z regulowanym czasem podtrzymania przełączenia lub w trybie bistabilnym zatrzaskowym. Włączenie dowolnego przekaźnika jest sygnalizowane dwoma impulsami zwarcia do masy na wyjściu S, wyłączenie - jednym. Dwukolorowa dioda świecąca LED sygnalizuje przełączenie dowolnego kanału oraz migając stan baterii w nadajniku. Odbiorniki wyposażone są w sprężynowy wyłącznik sygnalizacji otwarcia obudowy i odcięcia przewodów tzw. TAMPER z zaciskami instalacyjnymi typu NC.

CTX3H – Bezprzewodowy detektor otwarcia

Detektor przeznaczony jest do zdalnego przekazywania informacji np. o otwarciu drzwi, okna lub podobnych drogą radiową do odbiornika systemu alarmowego lub dozorowania. W skład zestawu wchodzi nadajnik z umieszczonymi wewnątrz kontaktronami (boczny i czołowy) oraz zewnętrzny magnes załączający. CTX3H zasilany jest z baterii 12V typ GP23A. Wbudowane zabezpieczenie antysabotażowe TAMPER włącza nadajnik przy próbie otwarcia obudowy. Każdorazowe rozwarcie kontaktronu (odsunięcie magnesu) powoduje przesłanie do odbiornika trwającego około 2 sek. sygnału.
Zasięg działania nadajnika w przestrzeni otwartej wynosi do 100 metrów, istnieje możliwość jego zwiększenia przez przylutowanie przewodu antenki zewnętrznej. Maksymalna odległość magnesu od obudowy nadajnika kontaktronowego wynosi 10 mm.

CTX4H - Bezprzewodowy detektor otwarcia i zamknięcia

Detektor stosowany jest w systemach alarmowych do monitorowania okien, drzwi, bram itp. W skład zestawu wchodzi nadajnik z umieszczonym wewnątrz kontaktronem oraz zewnętrzny magnes. CTX4H zasilany jest z baterii alkalicznej 9V typu 1604A . Posiada następujące funkcje:

-        detekcja otwarcia i zamknięcia kontrolowanych drzwi, okna  itp. - otwarcie i zamknięcie drzwi powoduje wysłanie różnych transmisji do odbiornika - transmisja o otwarciu załącza kanał w odbiorniku i pozostaje on załączony do czasu odebrania transmisji o zamknięciu, oznacza to, że stan kanału odbiornika jest zawsze zgodny ze stanem dozorowanych drzwi itp.,

-          antysabotaż (TAMPER) – sygnalizacja otwarcia obudowy w innym kanale niż kontaktron,

-          trzy transmisje radiowe w losowych odstępach czasu,

-          detekcja i przekazanie do odbiornika informacji o słabej baterii.

Do współpracy z CTX4H najlepiej nadają się odbiorniki CH4H, CH8H i CH20H. Zasięg działania nadajnika w przestrzeni otwartej wynosi do 100 metrów, istnieje możliwość jego zwiększenia przez przylutowanie przewodu antenki zewnętrznej. Maksymalna odległość magnesu od obudowy nadajnika kontaktronowego wynosi 10 mm.

CH8H, CH20H - Odbiorniki ośmio- i dwudziestokanałowe

Odbiornik przeznaczone jest do systemów bezprzewodowych, w których używa się wielu nadajników i wymagana jest ich identyfikacja. Odbiornik posiada 8(20) wyjść przekaźnikowych typu NO/NC separowanych galwanicznie oraz 8(20) czerwonych diod świecących przypisanych do każdego kanału. Posiada funkcję sygnalizacji rozładowania baterii w nadajnikach i otwarcia obudowy. Współpracuje z wszystkimi nadajnikami i pilotami Elmes pracującymi w paśmie 434 MHz, zarówno zmienno-, jak i stałokodowymi (np. RP501). Każdemu kanałowi w odbiorniku można przypisać dowolną ilość nadajników, przy czym łączna ich ilość w systemie nie może przekroczyć 40(60). Piloty wielokanałowe oraz nadajnik RP501 przełączają zawsze kolejne, sąsiadujące ze sobą kanały, a nadajniki wyposażone w wyłącznik antysabotażowy, oprócz właściwego kanału pracy 1..8(1..20), w przypadku otwarcia obudowy przełączają 8(20) kanał odbiornika.

Sposób działania:

CH8H W zależności od trybu pracy kanału załączenie trwa  przez zaprogramowany wcześniej czas od 0,5 sek. do 4 godz lub do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz/wyłącz przekaźnik. Włączenie / wyłączenie dowolnego przekaźnika sygnalizowane jest na wyjściu S impulsami zwarcia do masy.

CH20H: W zależności od trybu pracy odbiornika, przełączenie kanału jest chwilowe i trwa od 0,5 s. do 4 h, lub trwałe - to jest do chwili zerowania dużym czerwonym przyciskiem w  odbiorniku. Ponadto, włączenie dowolnego przekaźnika jest sygnalizowane impulsami zwarcia do masy na wyjściu S, które trwają do chwili wyłączenia wszystkich przekaźników. Jedynie kanał 1 może pracować w trybie bistabilnym – włącz/wyłącz.

Przy współpracy z nadajnikiem CTX4H przełączenie kanału jest trwałe – niezależnie od ustawionego trybu pracy danego kanału – patrz opis CTX4H.

ST50H, ST100H, ST200H - Radiowy sterownik do rolet z kodem dynamicznym
sterowniki o zasięgu do 50, 100 lub 200 metrów w terenie otwartym.

Sterownik przeznaczony jest do zdalnego sterowania roletą okienną, rolowaną bramą garażową oraz innymi urządzeniami, w których stosuje się bezkomutatorowy silnik prądu zmiennego (zaleca się stosowanie silników z wyłącznikami krańcowymi). Zestaw składa się z odbiornika radiowego sterującego pracą silnika oraz dwóch nadajników-breloków (wersja ST50H i ST 100H) lub pilota w większej obudowie i o znacznie większym zasięgu działania (wersja ST200H). Piloty wyposażone są w dwa różnokolorowe przyciski. Przyciśnięcie przycisku pilota powoduje włączenie lub wyłączenie jednego z przekaźników. Wyłączenie pracy silnika nastąpi także po upływie zaprogramowanego czasu lub w wyniku zadziałania fotokomórki podłączonej do wejścia RS sterownika. Podłączenie wyłączników ściennych monostabilnych (typu dzwonkowego) umożliwia sterowanie roletą bez użycia pilotów. Możliwe są dwa tryby pracy sterownika przełączane zworką:

1K - odbiornik reaguje na 1 przycisk pilota, każde wciśnięcie pilota przełącza odbiornik w następującej sekwencji: GÓRA-STOP-DÓŁ-STOP...; drugi przycisk pilota steruje innym odbiornikiem, możliwość sterowania z jednego pilota CH4H do 4 odbiorników,

2K - każdemu kierunkowi przypisany jest inny klawisz pilota.

ST6H - Radiowy sterownik do sześciu rolet kodem dynamicznym
o zasięgu do 200 metrów w terenie otwartym.

Sterownik przeznaczony jest do zdalnego sterowania maksymalnie sześcioma roletami okiennymi lub innymi urządzeniami, w których stosuje się bezkomutatorowy silnik prądu zmiennego (zaleca się stosowanie silników z wyłącznikami krańcowymi). Zestaw składa się z odbiornika radiowego sterującego pracą silników oraz jednego pilota. Pilot wyposażony jest w cztery różnokolorowe przyciski oraz boczny przełącznik, co daje łącznie 8 różnych kombinacji. Sześć z nich służy do sterowania każdego silnika niezależnie, w trybie GÓRA-STOP-DÓŁ-STOP. Pozostałe dwa sterują wszystkimi silnikami razem, ale sekwencyjnie, tzn. przy zachowaniu przerwy między załączeniem (wyłączeniem) kolejnego kanału trwającej około 0,5 sek. Ponadto, wyłączenie silników nastąpi po upływie zaprogramowanego czasu lub w wyniku zadziałania fotokomórki podłączonej do wejścia RS sterownika. Do odbiornika można podłączyć zewnętrzne wyłączniki ścienne typu dzwonkowego, które sterują wszystkimi roletami razem. Istnieje możliwość podłączenia do 4 odbiorników ST6H i sterowania ich z jednego pilota CH8H-200, każda para przycisków pilota steruje innym sterownikiem. Można również użyć centralnego pilota dwukanałowego (np. DW200H) do równoczesnego sterowania wieloma roletami (do 24 rolet przy użyciu 4 sterowników ST6H) Jeden taki pilot może centralnie otwierać i zamykać wszystkie rolety, podczas gdy sterowanie każdą roletą z  osobna jest możliwe przy użyciu lokalnych pilotów CH8H-200 z zestawów ST6H.

RP-501 - Radiopowiadomienie o zasięgu do 500 metrów

Radiopowiadomienie przeznaczone jest do bezprzewodowego przekazywania czterokanałowej informacji na odległość do 500 metrów w terenie otwartym. Może być stosowane w systemach alarmowych do powiadamiania o alarmie lub o stanie czujek, do zdalnego sterowania, w którym nadajnik ma być stacjonarny, a także wszędzie tam, gdzie konieczne jest bezprzewodowe przesłanie czterobitowej informacji. Składa się z odbiornika i  nadajnika zasilanych z 12V. Nadajnik, z uwagi na mały pobór prądu, może być zasilany z baterii 9V, której stan kontroluje. Nadajnik i odbiornik wyposażone jest są w wyłącznik sygnalizujący otwarcie obudowy TAMPER. Możliwe są następujące tryby pracy RP501:

1. Praca w cyklu rzeczywistym - transmisja radiowa trwa do chwili zaniku pobudzenia wejścia nadajnika, lecz nie dłużej niż 15 sek.

2. Praca z wydłużeniem czasu powiadamiania - nawet bardzo krótkie pobudzenie nadajnika powoduje  kilkunastosekundową transmisję radiową do odbiornika.

3. Praca w trybie przekaźnika radiowego - stan wyjść odbiornika odpowiada rzeczywistemu stanowi wejść nadajnika.

4. Praca w trybie przekaźnika radiowego z cykliczną transmisją - podobnie jak w pkt 3,
z tym że nadajnik wysyła co kilkadziesiąt sekund "odświeżającą stan wyjść" transmisję.

Do każdego z trybów może być dodana funkcja testowania łącza radiowego. Wówczas w przypadku zakłóceń lub uszkodzenia nadajnika, nastąpi wywołanie alarmu w  odbiorniku.

Funkcje odbiornika: Odbiornik posiada 4 wyjścia przekaźnikowe typu NO/NC, diodę świecącą LED do sygnalizacji słabej baterii nadajnika oraz wyjście typu OC do sygnalizacji alarmu w dowolnym kanale i stanu braku łącza.

PTX50 - Bezprzewodowy detektor ruchu PIR o zasięgu do 150 metrów

Przeznaczony do stosowania w systemach alarmowych charakteryzuje się bardzo niskim poborem energii, dobrą optyką podczerwieni i zmienno kodową transmisją alarmową. Zasięg działania detektora wynosi do 50 metrów w zabudowie i do 150 metrów w terenie otwartym. Posiada wbudowany monitoring spadku napięcia baterii oraz antysabotażowego włącznika sygnalizacji otwarcia obudowy TAMPER (kanał 4). Zapewnia użytkownikowi możliwość wyboru kanału transmisji alarmowej i nastawę szybkości wywołania alarmu po 1, 2, 3 lub 5 impulsach detekcji. Opcjonalnie detektor może być wyposażony w soczewkę kurtynową zamiast standardowo dostarczanej soczewki szerokokątnej 90°. Detektor PTX50 może współpracować ze wszystkimi odbiornikami Elmes dla częstotliwości 434 MHz jednak najbardziej zalecanym jest odbiornik CH4H, który umożliwia sygnalizację TAMPER w kanale 4 oraz sygnalizację słabej baterii detektora ze wskazaniem strefy (kanału) w której się on znajduje. Niski pobór prądu układów analogowych oraz mikroprocesorowe sterowanie zapewniają pobór prądu <0,014mA, co oznacza, że jedna alkaliczna bateria 9V zapewnia nieprzerwaną pracę detektora przez minimum 3 lata.

DW 50HM i DW200HM – Dwukanałowe odbiorniki miniaturowe

Odbiorniki DW50HM i DW200HM są miniaturowymi odpowiednikami odbiorników DW50H i DW200H i w pełni je zastępują. Ich podstawową zaletą są niewielkie wymiary (dł/wys/szer.-58/19/32mm), a także dwukolorowa dioda świecąca LED zmieniająca kolor świecenia przy zmianie stanu kanału 1. Dodatkowo dioda może migać gdy kanał 1 jest wyłączony. Impulsy pojawiające się na wyjściu S przy załączeniu i wyłączeniu kanałów mogą zostać przedłużone – ma to znaczenie przy współpracy z niektórymi typami sygnalizatorów. Odbiorniki miniaturowe współpracują z pilotami i nadajnikami Elmes wg tabeli, w której podano również maksymalny zasięg danej konfiguracji osiągany w korzystnych warunkach oraz inne cechy techniczno-użytkowe

Zestawienie możliwości zastosowania odbiorników miniaturowych z pilotami-nadajnikami Elmes:

Na specjalne zamówienie istnieje możliwość wykonania miniaturowych odbiorników jednokanałowych UMB-50H i UMB-200HM.

MPS1 – Separator przekaźnikowy ośmiokanałowy

Moduł posiada osiem kanałów i przeznaczony jest do galwanicznej separacji sygnałów sterujących urządzeniami zewnętrznymi jak kamery, zamki, sygnalizatory, itp. Zbudowany jest na bazie przekaźników elektromagnetycznych załączanych poprzez wejścia sterujące znajdujące się na listwie przyłączeniowej oznaczonej INPUTS o wspólnym zasilaniu +12VDC. Osiem wyjść przekaźnikowych, posiadających możliwość wyboru trybu pracy NO lub NC, znajduje się na listwie przyłączeniowej oznaczonej OUTPUTS z jednym zaciskiem wspólnym COM. Dodatkowo, załączenie każdego przekaźnika sygnalizowane jest świeceniem umieszczonej przy nim diody LED. Ponadto, moduł wyposażony jest w wyłącznik sygnalizacji otwarcia obudowy TAMPER w przypadku stosowania w obudowie odbiornika Elmes. Dzięki dodatkowym otworom montażowym w płytce drukowanej możliwa jest także instalacja modułu bez obudowy.

Schematy instalacji urządzeń

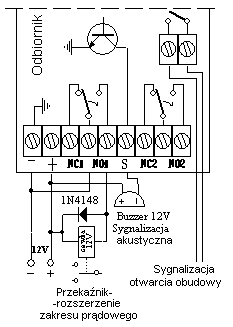

Schemat podłączenia odbiornika UMB, AN, DW, DWB
i rozszerzenia zakresu prądowego wyjść przekaźnikowych

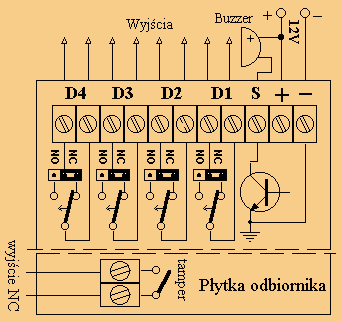

Schemat podłączenia odbiornika CH4H

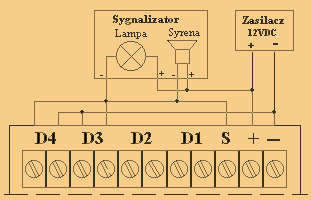

Przykładowe schematy podłączenia odbiornika CH4H pracującego jako mini-centralka alarmowa

Prosty system alarmowy z wykorzystaniem dostępnego na rynku sygnalizatora (np. DANTOM) i zasilacza niestabilizowanego 12VDC o wydajności prądowej większej niż 120mA + maksymalny prąd sygnalizatora (kanał 3 i 4 ustawić w tryb NO).

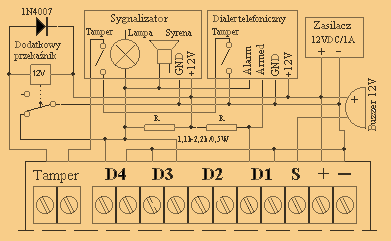

Przykładowy system alarmowy z wykorzystaniem sygnalizatora SATEL SPLZ1010B, dialera telefonicznego SATEL DT-1 plus, dodatkowego przekaźnika  oraz zasilacza niestabilizowanego 12VDC/1A (można zastosować zasilacz buforowy ). Kanał 2 i 3 ustawić w tryb NO, a kanał 1 – NC.

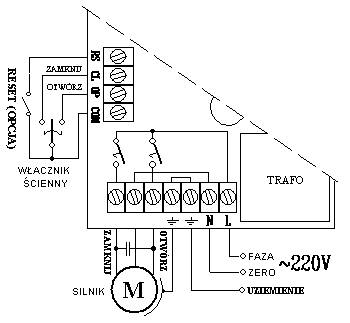

Schemat podłączenia sterownika ST

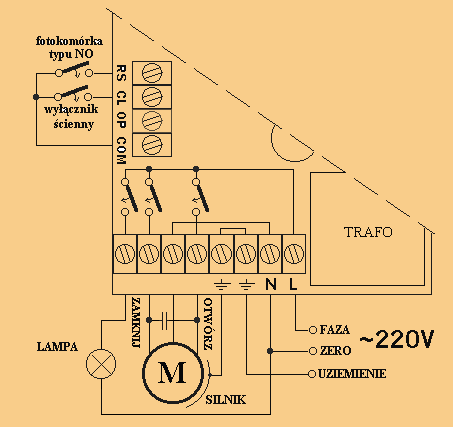

Schemat podłączenia sterownika ST...HB

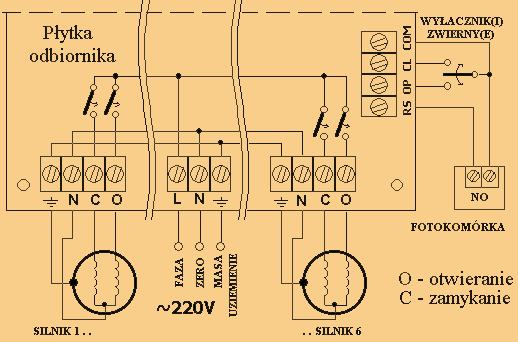

Schemat podłączenia sterownika ST6H

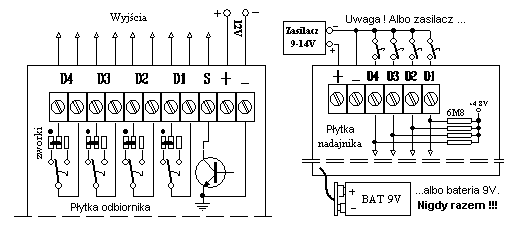

Schemat podłączenia radiopowiadomienia RP-501

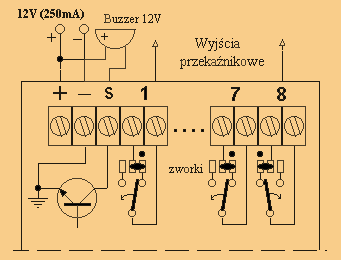

Schemat podłączenia odbiornika CH8H:

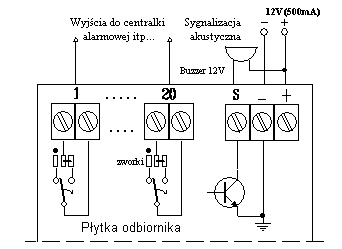

Schemat podłączenia odbiornika CH20H:

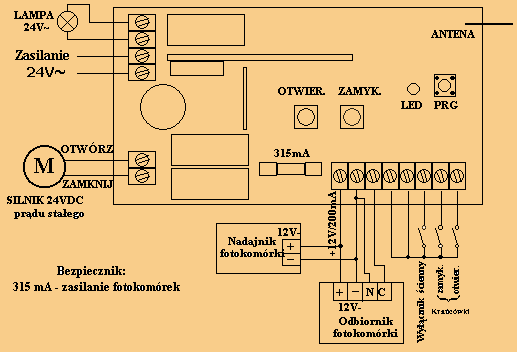

Schemat podłączenia sterownika STB24VM1:
