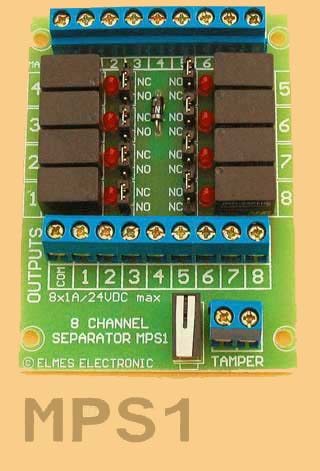

MPS1
SEPARATOR PRZEKAŹNIKOWY OŚMIOKANAŁOWY
Moduł posiada osiem kanałów i
przeznaczony jest do galwanicznej separacji sygnałów sterujących urządzeniami
zewnętrznymi jak kamery, zamki, sygnalizatory, itp. Zbudowany jest na
bazie przekaźników elektromagnetycznych załączanych poprzez wejścia
sterujące znajdujące się na listwie przyłączeniowej oznaczonej INPUTS
o wspólnym zasilaniu +12VDC. Osiem wyjść przekaźnikowych, posiadających
możliwość wyboru trybu pracy NO lub NC, znajduje się na listwie przyłączeniowej
oznaczonej OUTPUTS z jednym zaciskiem wspólnym COM. Dodatkowo, załączenie
każdego przekaźnika sygnalizowane jest świeceniem umieszczonej przy nim
diody LED. Przekaźniki posiadają diody zabezpieczające przed przepięciami, a układ zabezpieczony jest przed uszkodzeniem w przypadku odwrotnego włączenia
napięcia zasilającego. Ponadto, moduł wyposażony jest w włącznik
sygnalizacji otwarcia obudowy TAMPER w przypadku stosowania w obudowie
odbiornika Elmes. Dzięki dodatkowym otworom montażowym w płytce
drukowanej możliwa jest także instalacja modułu bez obudowy.
 |
Wyboru
trybu pracy wyjść przekaźnikowych
NO (normalnie otwarte) lub NC (normalnie zamknięte) dokonuje się
poprzez przełożenie zworek typu jumper umieszczonych bezpośrednio przy
każdym przekaźniku.
Urządzenie przeznaczone jest do
instalacji wewnątrz pomieszczeń, bez wystawienia na działanie zewnętrznych
czynników atmosferycznych. Stosowanie modułu w warunkach zewnętrznych
wymaga zastosowania obudowy hermetycznej.

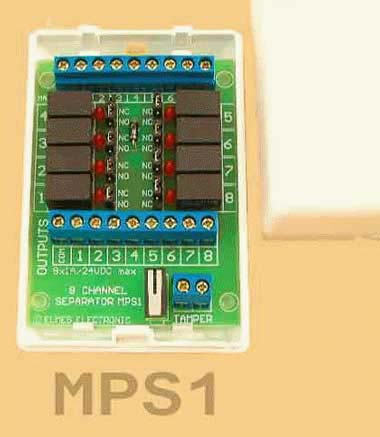

Zdjęcie obok przedstawia moduł przekaźnikowy
w obudowie Elmes.
|
| DANE TECHNICZNE: |
|
-
osiem
galwanicznie separowanych kanałów sterujących,
-
maksymalna
obciążalność jednego wyjścia przekaźnikowego 1A/24VDC,
-
napięcie
zasilające po stronie sterującej 12VDC (±
10%),
-
pobór
prądu: max 150mA wejście sterujące wspólne (+12V), 18mA na każdy kanał
-
sygnalizacja
otwarcia obudowy TAMPER (przy
użyciu z obudową odb. Elmes),
-
zabezpieczenie
przed odwrotnym włączeniem zasilania,
-
praca wewnątrz pomieszczeń, wymiary płytki
58x78mm.
|
|
|
|
