ST6H
STEROWNIK RADIOWY Z KODEM DYNAMICZNYM DO SZEŚCIU ROLET

Sterownik przeznaczony jest do zdalnego sterowania maksymalnie sześcioma roletami okiennymi lub innymi urządzeniami, w których stosuje się bezkomutatorowy silnik prądu zmiennego (zaleca się stosowanie silników z wyłącznikami krańcowymi, np. SOMFY). Możliwe jest także użycie innych silników jednofazowych bezkomutatorowych, po jednym na każdy kierunek obrotów. Nie dopuszcza się stosowania silników komutatorowych z powodu wytwarzanych przez nie zakłóceń radiowych.
    W urządzeniu wykorzystany jest zaawansowany system kodowania zmiennego (dynamicznego) KEELOQ^® firmy Microchip Technology Inc., USA. Każda transmisja do odbiornika jest zakodowana i inna niż poprzednia co uniemożliwia nieuprawniony dostęp do sterowania roletami. Każdy pilot ma zaprogramowany inny, zabezpieczony przed odczytem kod. Dlatego odbiornik musi "nauczyć" się i zapamiętać kod każdego pilota indywidualnie. Wszystko to zapewnia najwyższy poziom bezpieczeństwa użytkownikowi systemu.
    Ilość pilotów w zestawie jest ograniczona do 12. Wprowadzenie do pamięci 13-tego skasuje pierwszy, itd. Konieczność eliminacji z systemu skradzionego lub zgubionego pilota wymaga wyzerowanie pamięci odbiornika, a następnie wprowadzenia do niej każdego z pozostałych pilotów.

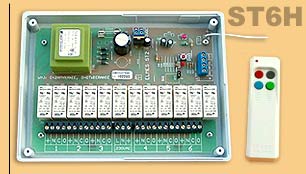

    Zestaw składa się z odbiornika radiowego sterującego pracą silników oraz nadajnika - pilota z baterią 9V (oznaczenie CH8H-200). Pilot wyposażony jest w cztery różnokolorowe włączniki oraz boczny przełącznik, co daje łącznie 8 różnych kombinacji (patrz rysunek). Pilot może pracować w dwóch różnych trybach opisanych poniżej:

1. Przyciski od 1 do 6 sterują każdym silnikiem niezależnie w trybie GÓRA-STOP-DÓŁ-STOP...itd, przyciski 7 i 8 sterują wszystkimi silnikami razem sekwencyjnie, tzn. z zachowaniem przerwy 0,5 sek. pomiędzy załączeniem (wyłączeniem) kolejnego silnika, przy czym jeden przycisk steruje ruchem silników w dół, a drugi w górę.
2. Tylko jedna z czterech par przycisków pilota współpracuje z danym sterownikiem, np. para 5 i 6, jeden przycisk załączając ruch wszystkich silników w górę, a drugi w dół, pozostałe zaś pary mogą współpracować z innymi sterownikami. W taki sposób uzyskuje się możliwość niezależnego sterowania 4 odbiornikami ST6H.

    Sterownik posiada funkcję automatycznego zerowania wyjść po upływie zaprogramowanego czasu lub w wyniku zadziałania fotokomórki podłączonej do wejścia RS sterownika. Można zaprogramować nieskończony czas podtrzymania, co ma zastosowanie w niekórych rodzajach napędów w których podłączenie fazy na jedno z uzwojeń przy zablokowanym już ruchu silnika uniemożliwia ręczne podniesienie żaluzji. Do odbiornika można podłączyć dwa zewnętrzne włączniki ścienne typu dzwonkowego, które sterują wszystkimi roletami razem.
    Ze względu na radiowy charakter transmisji odbiornik należy instalować w pomieszczeniach zamkniętych, suchych, bez bezpośredniego wpływu warunków atmosferycznych (wilgoć, mróz).
    Zestaw wyposażony jest w kołki rozporowe 6 mm oraz instukcję ze schematem podłączenia.


SPECYFIKACJA:
nadajnik:	- transmisja radiowa: modulacja ASK z mocą poniżej 10mW, - częstotliwość radiowa 433,92 MHz, - zasilanie baterią 9V, zapewnia ok. 2 lat pracy, - wymiary obudowy (dł./szer./wys. w mm): 113/33/21.
odbiornik:	- zasilanie: 220VAC, 4W - bezpiecznik topikowy w odbiorniku: 500mA - temperatura pracy od 0 do + 40°C - wyjścia przekaźnikowe: 12 x NO (6 silników), 16A/220VAC - czas podtrzymania wyjść przekaźnikowych: 0,5 sek - 2 h wspólny dla wszystkich   kanałów - wymiary zewnętrzne (dl/szer/wys): 186/137/47 mm
